Profil | C496/330r | C496/330r | C494/600r | C494/600r |
Tábla
szélessége
|
1,075 m | 1,075 m | 1,080 m | 1,080 m |
Hasznos szélessége | 1 m | 1 m | 1 m | 1 m |
Fesztáv | 2,5 m-ig | 4 m-ig | 5,5 m-ig | 7,5 m-ig |
Súly | 2500 g/m2 | 2800 g/m2 | 2800 g/m2 | 3000 g/m2 |
Színek |
|
|
|
|
Bevonat | Melinex 301 |
Melinex 301 |
Melinex 301 |
Melinex 301 |
Garancia | 10 év jég-garancia | 10 év jég-garancia | 10 év jég-garancia | 10 év jég-garancia |
Kiskereskedelmi bruttó ár | 10900 Ft/m2 | 11900 Ft/m2 |
11900 Ft/m2 |
12200 Ft/m2 |
Profilrajzok
Szerelési kisokos
Útmutató a Polibex íves öntartó profillemezek szereléséhez
A profillemezek felszereléséhez szükséges tartozékok, kiegészítők
- Forgácslapcsavar vagy önfúró lemezcsavar
- EPDM gumis alátét
- Habtömítés
A profillemezek felszereléséhez szükséges szerszámok
- Jó minőségű kúpfejű fúró
- Gyémántvágó ’flex’ korong
- Mérőszalag

Általános szerelési feltételek

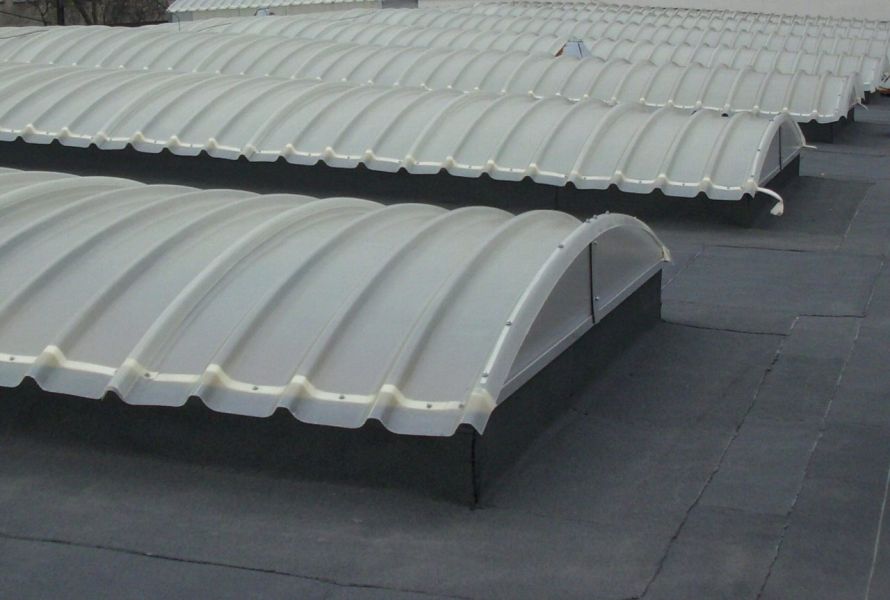

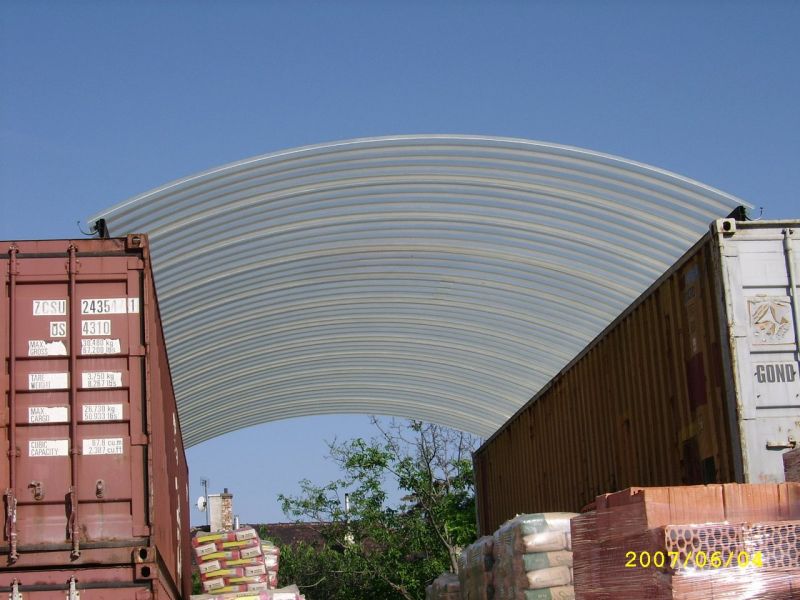

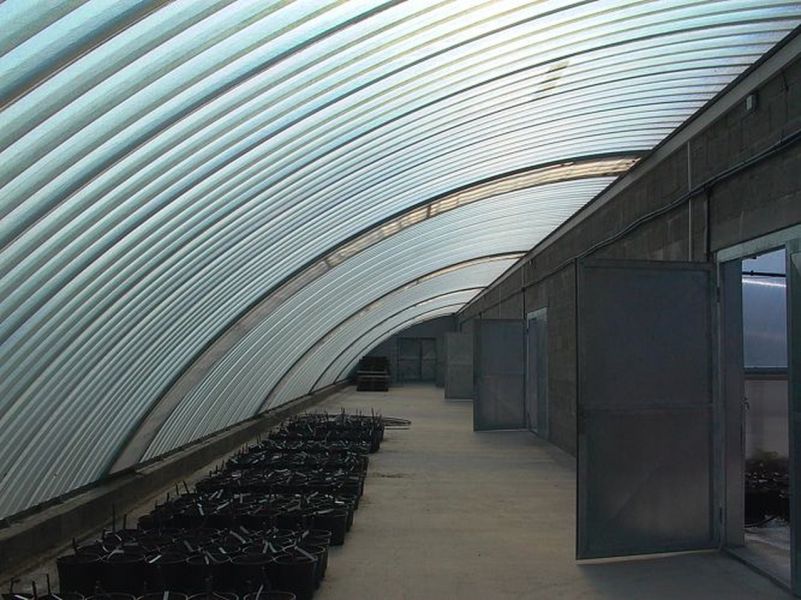

- Az öntartó íves lemezeket csupán egy kétoldali tartószerkezetre kell rögzíteni. A szerkezet hosszúsága gyakorlatilag korlátlan lehet, szélessége maximum 7,5 méterig növelhető.
- Az elemeket két oldalt a tartószerkezethez kell csavarozni. A lemezeket folytatólagosan, átlapolással lehet felhelyezni. Az uralkodó széljárással szemben kell elhelyezni őket. A lemezek egymásba illeszkednek. Az illesztéseknél a bordázatok egymással fedésben lesznek.
- Az ereszek túlnyúlása 20 cm 2,3 méternél keskenyebb tetőnél, és 15 cm a 2,3 méternél szélesebb tetőnél.
- A lemezek felszerelése erős szélben nem ajánlott!

A tartószerkezet kialakítása
A tervezésnél fontos figyelembe venni, hogy a lemezek nagy teherbírásúak, viszont a teher áttevődik a szerkezetre is. Ezért a tartószerkezetet úgy kell kialakítani, hogy ellenálljon a szél és a hó nyomásának. A szerkezeti paraméterek és a lemezek vastagságának megválasztásánál is figyelembe kell venni az adott ország éghajlati viszonyait. Ehhez mérten kell megtervezni a tartószerkezet teherbírását. Adott esetben szükségszerű összekötő gerendákat és/vagy támasztópontokat beépíteni.

A támasztópont dőlésszögének kiszámítása
- Akár fa- akár fémszerkezetből készül a tetőfedés, a támasztópontoknak csapottnak kell lennie, hogy az ívelt lemezek felfeküdjenek rá. Ehhez a szélső támasztószerkezeti elemet a hullámlemez ívéhez kell szabni. A megfelelő szög eléréséhez a tartó gerendát ék alakúra kell vágni. Meglévő szerkezetnél egy hajlított lemez beépítésével érhető el a megfelelő szög.
- A támasztópontok, vagyis tartógerenda ideális szögének kiszámításához csupán kettő adat ismeretére van szükség:
L = Befedni kívánt terület (lemez fesztáv) [méter]
R = A lemezek sugara [méter]
A lemezek a gyártás során két fajta profillal készülnek: 3,3 m vagy 6 m sugarú kör alapján.
C496 profil = 3,3 m sugár
C494 profil = 6 m sugár
- A támasztópontoknál a dőlésszög a következőképpen számítható:
sin a = L / 2R

Az íves öntartó lemezek méretei
C = A lemez hasznos hossza (fesztáv)
S = A lemez teljes ívének hossza
H = A lemezek földtől mért legnagyobb magassága
Íves öntartó trapézlemez méretek: C494 R=6 m
A táblázatokban szereplő értékek centiméterben értendők.
Hasznos hossz [C] | Teljes ív hossz [S] | Magasság [H] | Hasznos hossz [C] | Teljes ív hossz [S] | Magasság [H] |
---|---|---|---|---|---|
160 | 160 | 4 | 480 | 490 | 50 |
200 | 201 | 7 | 500 | 515 | 55 |
240 | 247 | 10 | 540 | 560 | 64 |
280 | 283 | 14 | 580 | 605 | 75 |
300 | 303 | 16 | 600 | 628 | 80 |
340 | 345 | 22 | 640 | 675 | 92 |
380 | 386 | 31 | 680 | 725 | 105 |
400 | 407 | 34 | 700 | 747 | 113 |
440 | 450 | 42 | 720 | 772 | 120 |

Az íves öntartó lemezek méretei
C = A lemez hasznos hossza (fesztáv)
S = A lemez teljes ívének hossza
H = A lemezek földtől mért legnagyobb magassága
Íves öntartó trapézlemez méretek: C496 R=3,3 m
A táblázatokban szereplő értékek centiméterben értendők.
Hasznos hossz [C] | Teljes ív hossz [S] | Magasság [H] | Hasznos hossz [C] | Teljes ív hossz [S] | Magasság [H] |
---|---|---|---|---|---|
150 | 151 | 9 | 260 | 267 | 27 |
160 | 162 | 10 | 270 | 278 | 29 |
170 | 172 | 11 | 280 | 291 | 32 |
180 | 182 | 13 | 290 | 300 | 34 |
190 | 193 | 14 | 300 | 312 | 37 |
200 | 203 | 16 | 320 | 334 | 42 |
210 | 214 | 17 | 340 | 358 | 48 |
220 | 224 | 19 | 350 | 369 | 51 |
230 | 235 | 21 | 360 | 381 | 54 |
240 | 246 | 23 | 380 | 406 | 61 |
250 | 256 | 25 | 400 | 430 | 69 |

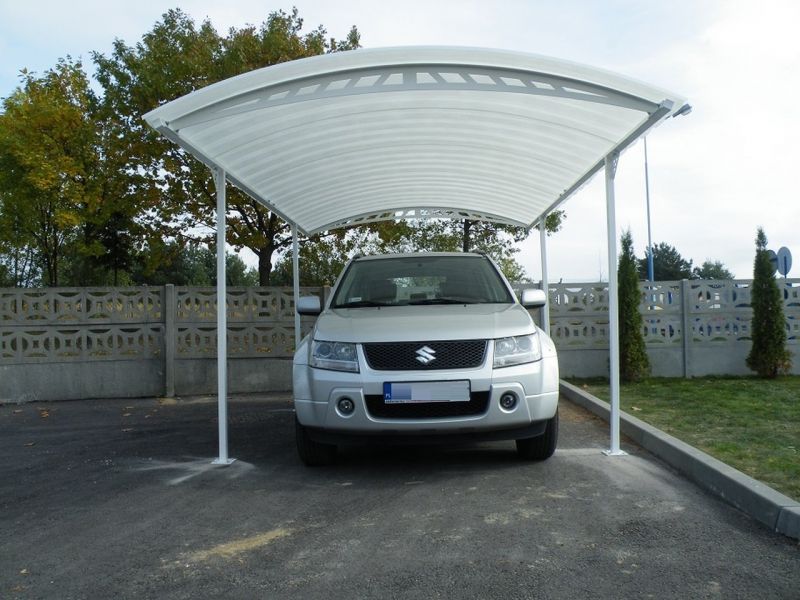

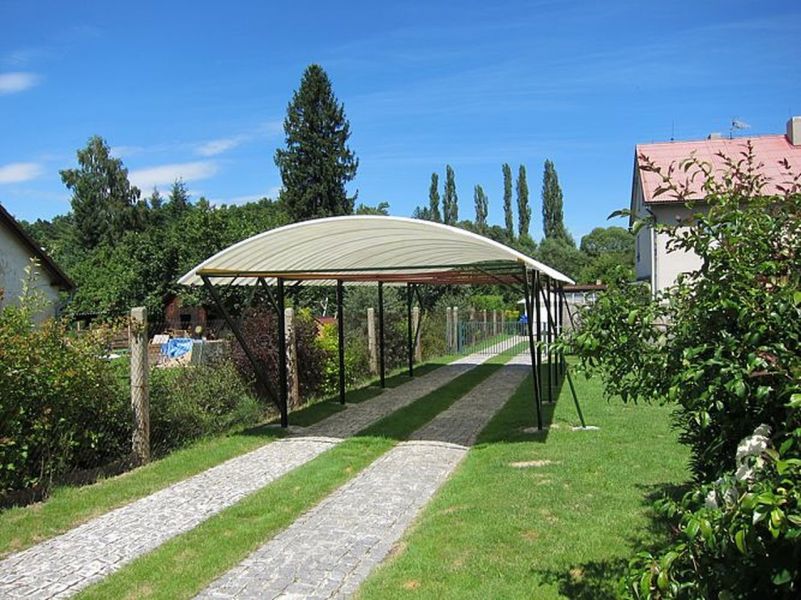

Példa egy autóbeálló építésére
Adott egy átlagos autóméret, ami igényel egy 2,8 méter széles és 5 méter hosszú autóbeállót. Az ideális eresztúlnyúlással számolva a kivitelezéshez 3 méteres elemekkel kell számolni. A teljes tetőfedéshez 5 tábla üvegszálas hullámlemezre lesz szükség. A fedéshez a C496 profilú lemezt választjuk.
Anyagszükséglet
5 tábla íves öntartó trapézlemez C496
(tábla mérete: 1,08 m x 3 m)
Támasztószerkezet szögének kiszámítása
A C496 –os lemez gyártási sugara 3,3 m.
A fesztávolsága 3,1 m

sinA = 3,1/(2*3,3)
sinA = 0,4697
A=(0,4697)/sin= 28

A Lemezek fúrása
- A lemezeket mindig elő kell fúrni a hőtágulás miatt.
- A csavar átmérőnél 2-3 mm-rel nagyobb átmérőjű fúrót használjon.
- A lemezek fúrása során ügyeljen arra, hogy kúpfejű fúrót használjon és a fúrófej felülete sima legyen.

A lemezek vágása
- A lemezek vágásához jó minőségű, vékony fémvágó ’flex’ korongot használjon.
Legjobb, ha gyémántvágó korongot használ, az kevésbé porol. - Vágáskor ügyeljen közben az alátámasztásra, és dolgozzon vezetőrésszel, hogy az eltolódások elkerülhetővé váljanak.

Kiegészítők, tartozékok alkalmazása
- A lemezek rögzítéséhez használjon – a szerkezet anyagától függően – forgácslapcsavart, vagy önfúró lemezcsavart. A csavarokhoz EPDM gumis alátéteteket alkalmazzon.

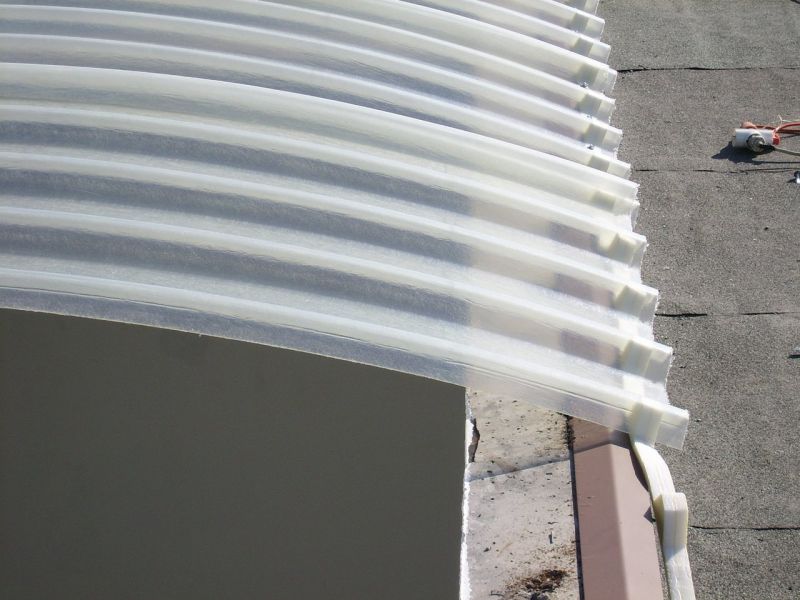

- Az ereszkialakításnál, és teljesen zárt burkolások esetén ajánlott a profilhoz passzoló habtömítés beépítése. A tömítés alkalmazása véd többek között a portól, rovaroktól, hófúvástól.

Végzáró elem
- Teljesen zárt burkolások esetén használjon végzáró elemet. A végzáró elemek a hullámlemezek színével azonos színben, méretpontosan készülnek. Egyszerűen az utolsó hullámhoz illesztéssel lehet felszerelni.
Rögzítési rajzok a leggyakrabban alkalmazott tartószerkezetekhez
Rögzítés falhoz
1. üvegszálas lemez
2. hatlapfejű csavar (6 x 25)
3. alátét 32
4. lapos alátét
5. anya M6
6. tartó fal
7. habtömítés
8. dűbeles csavar
9. hajlított fémlemez

Rögzítés falhoz duplarétegű fedés esetén
1. üvegszálas lemezek
2. hatlapfejű csavar (6 x 25)
3. alátét 32
4. lapos alátét
5. anya M6
6. tartó fal
7. habtömítés
8. dűbeles csavar
9. hajlított fémlemez
10. Z profil

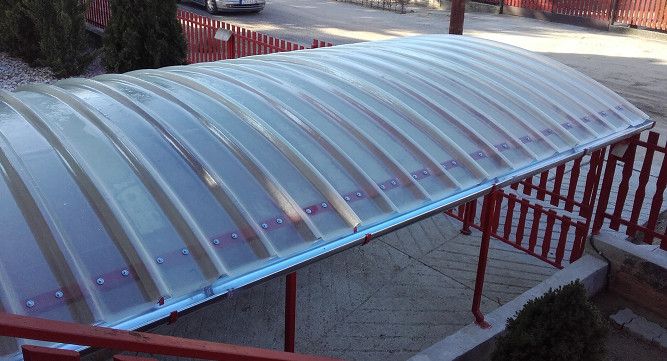

Rögzítés fémszerkezethez
1. üvegszálas lemezek
2. hatlapfejű önmetsző csavar (6 x 25)
3. alátét 32
4. lapos alátét
5. anya M6
6. fémszerkezet
7. habtömítés

Rögzítés faszerkezethez
1. üvegszálas lemez
2. alátét
3. tömítés
4. facsavar
5. faszerkezet
6. habtömítés
